При взгляде на эту технику сразу же приходят на ум ассоциации с роботами-трансформерами. Может быть потому, что 130-тонные БЕЛАЗы, шагающие экскаваторы и ЭКГ настолько большие, что люди на их фоне выглядят совсем незаметно и от этого кажется, что машины сами делают всю необходимую работу. Но... всеми этими супермашинами все-таки управляют люди: водители, машинисты, экскаваторщики.

А если заглянуть внутрь железных гигантов, можно увидеть, насколько с любовью работающих на них люди обустраивают свое жизненное пространство и рабочие места... В общем, приглашаю в мир супермашин. Поехали!

А если заглянуть внутрь железных гигантов, можно увидеть, насколько с любовью работающих на них люди обустраивают свое жизненное пространство и рабочие места... В общем, приглашаю в мир супермашин. Поехали! Карьерная техника, Супермашины угольных карьеров

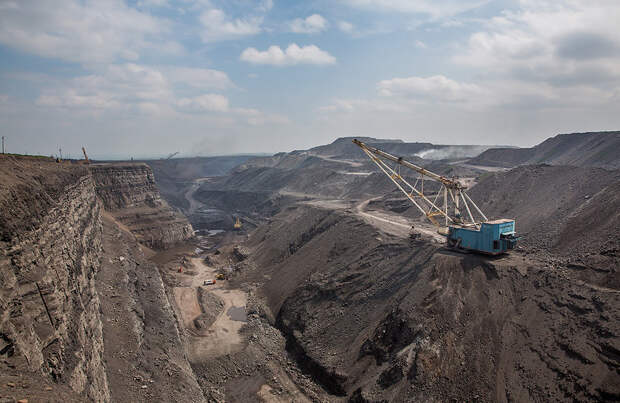

Начнём с самых больших и удивительных штук - шагающих экскаваторов, которые выпускает завод Уралмаш в Екатеринбурге. Эти необычные машины позволяют перемещать огромные объемы породы с разных уровней значительно выше и ниже себя, а также самостоятельно передвигаться при помощи ... шагов своих огромных лап.

Мир супермашин Карьерная техника, Супермашины угольных карьеров

Применение гидравлического шагающего (в отличие от гусеничного) движителя позволяет снизить нагрузку на грунт и повысить надёжность.
В неподвижном состоянии экскаватор опирается на грунт опорной плитой в основании; при необходимости сделать «шаг» вес переносится на опорные башмаки — «лыжи». Каждый башмак управляется двумя парами гидроцилиндров. Экскаватор приподнимается над грунтом, смещается на некоторое расстояние и снова садится на грунт опорной плитой. Опорные башмаки, в свою очередь, приподнимаются над грунтом и переносятся вперёд, и далее цикл повторяется

Мир супермашин Карьерная техника, Супермашины угольных карьеров

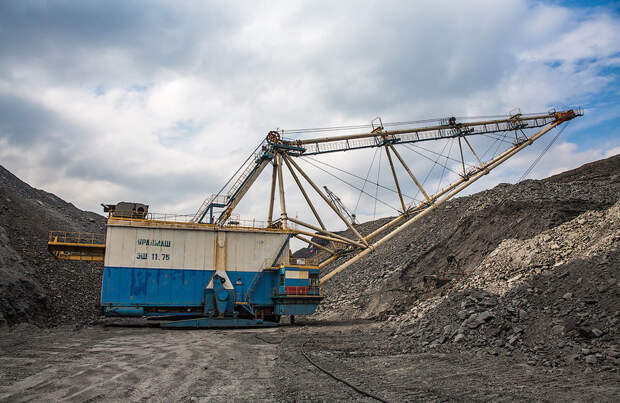

ЭШ 11/75 имеет вылет стрелы 75 метров, объем ковша 11 кубических метров и весит 840 тонн.
Это относительно новая модель.

Она имеет глубину копания 38 метров, а радиус выгрузки более 72 метров.
Всего таких экскаваторов было выпущено 3 штуки, из них работают всего два. Один на разрезе "Степной", второй в Иркутской области

Мир супермашин Карьерная техника, Супермашины угольных карьеров

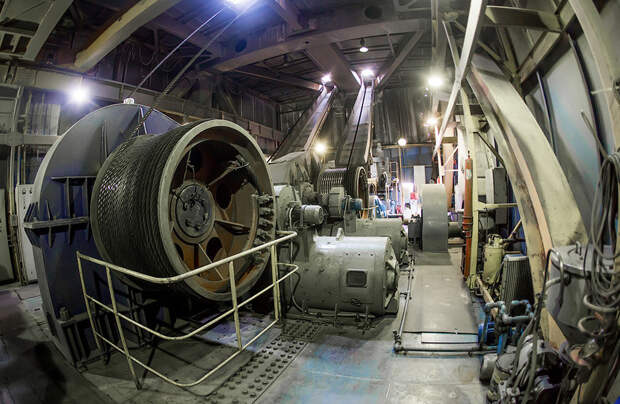

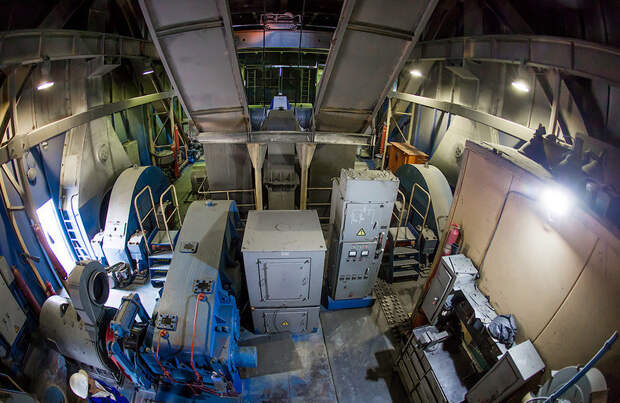

Внутри экскаватора огромный электродвигатель и приводы тросов драглайна, при помощи которого происходит копание.
Мощность сетевого двигателя 1250 кВт при напряжении питания 6000 В.

Мир супермашин Карьерная техника, Супермашины угольных карьеров



Огромные бобины с металлическим тросом.
Именно с их помощью и происходит копание и выгрузка породы.

Мир супермашин Карьерная техника, Супермашины угольных карьеров

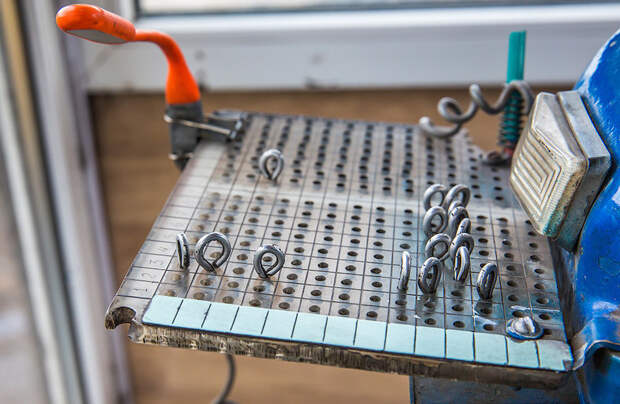

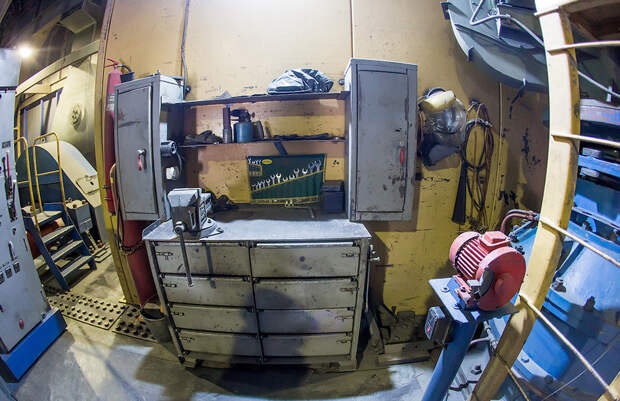

Мастерская прямо здесь же, внутри экскаватора.

Мир супермашин Карьерная техника, Супермашины угольных карьеров

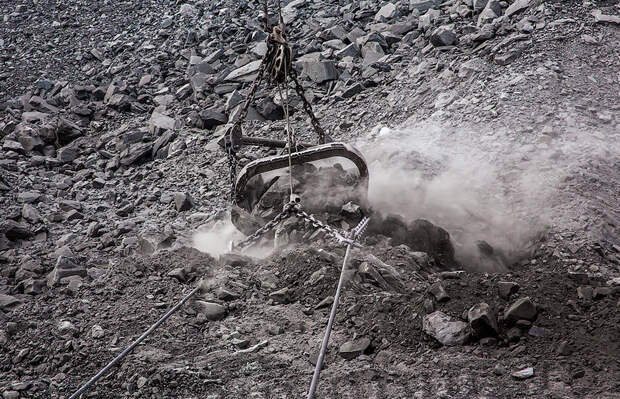

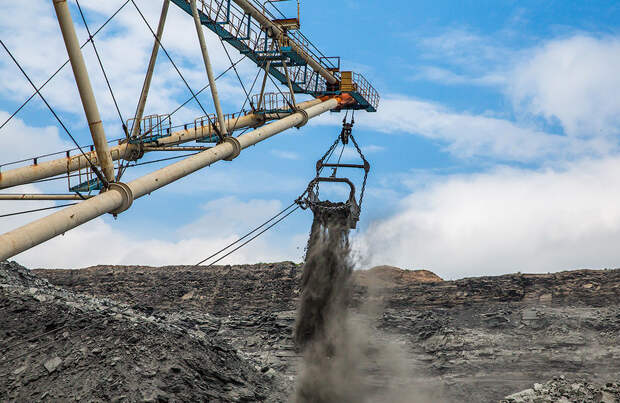

Ковш драглайна. Емкость, как я сказал выше - 11 тонн.

Мир супермашин Карьерная техника, Супермашины угольных карьеров

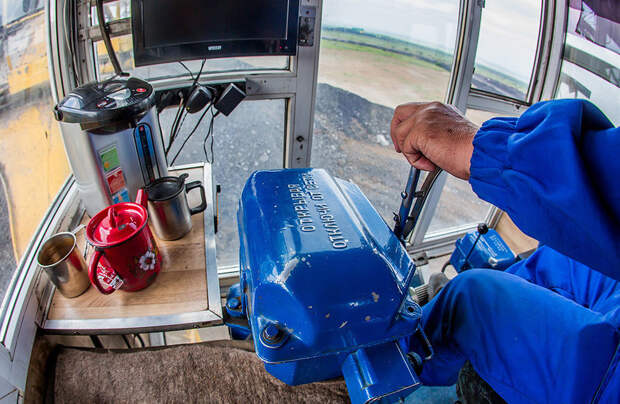

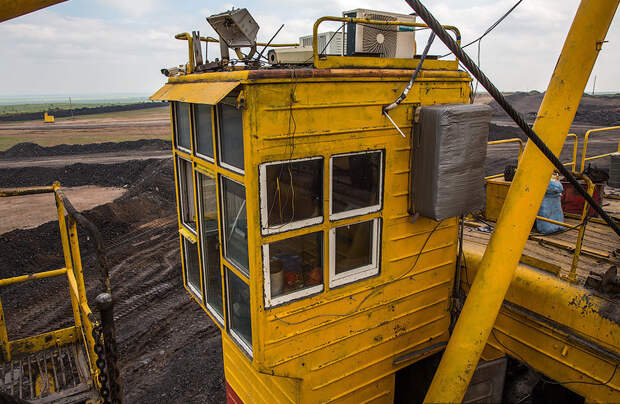

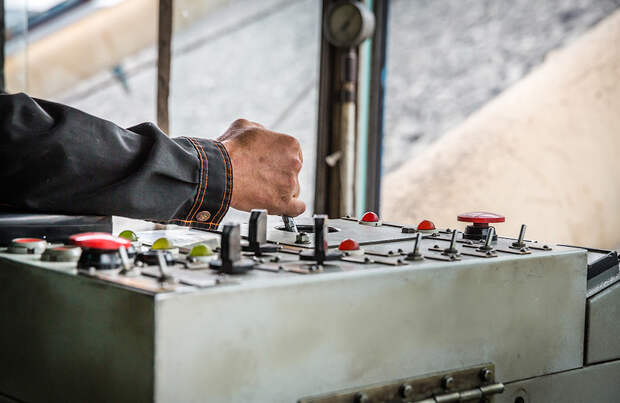

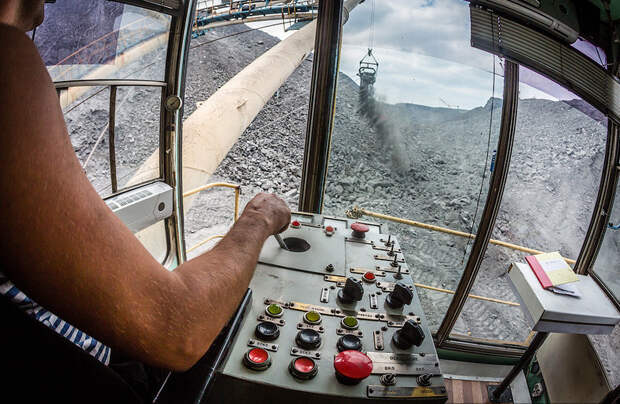

Управление шагающим экскаватором происходит из кабины в право части машины.

Мир супермашин Карьерная техника, Супермашины угольных карьеров

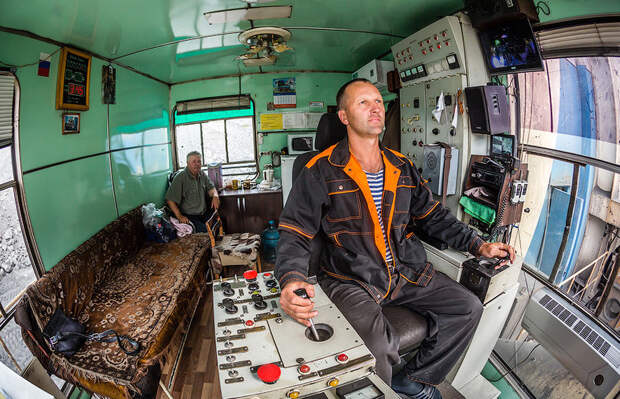

Кабина обустроена как маленькая уютная бытовка. Здесь можно и работать, и отдыхать, и даже спать.
Экипаж экскаватора составляет два человека.

Мир супермашин Карьерная техника, Супермашины угольных карьеров

Мир супермашин Карьерная техника, Супермашины угольных карьеров

Бытовые условия. К каждому такому ЭШ прикреплено 4 бригады, работающие посменно. Рабочие всех смен сообща обустраивают свои рабочее и жилое пространство, делая его максимально уютным, ведь смены долгие и они здесь, в кабине, проводят львиную долю своего времени

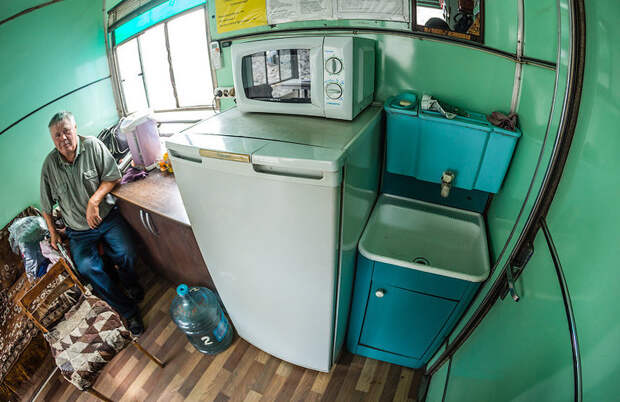

Холодильник, микроволновка, умывальник.

Мир супермашин Карьерная техника, Супермашины угольных карьеров

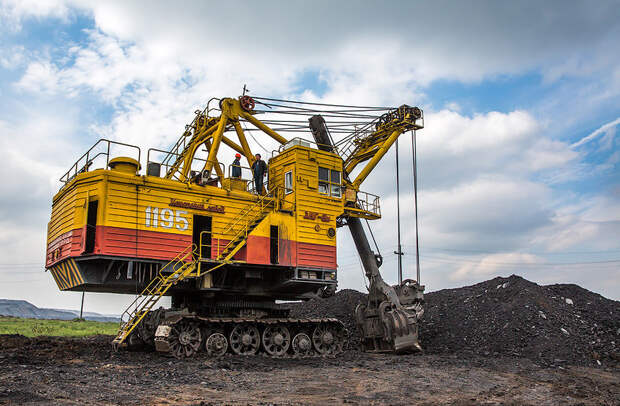

Еще один трудяга - экскаватор ЭКГ. В "Степном" их несколько типов - ЭКГ-5, ЭКГ-8, ЭКГ-10.
Полное название этого экскаватора - электрическая карьерная полноповоротная механическая лопата на гусеничном ходу. Вот так!
Она предназначенная для выемки и погрузки в транспортные средства полезных ископаемых и вскрышных пород, в том числе тяжелых скальных, предварительно разрыхленных взрывом. Применяется на открытых горных работах в рудной и угольной промышленности, а также в карьерах промышленности строительных материалов, при строительстве промышленных, гидротехнических и других сооружений. Выпускается тем же заводом Уралмаш.

Мир супермашин Карьерная техника, Супермашины угольных карьеров

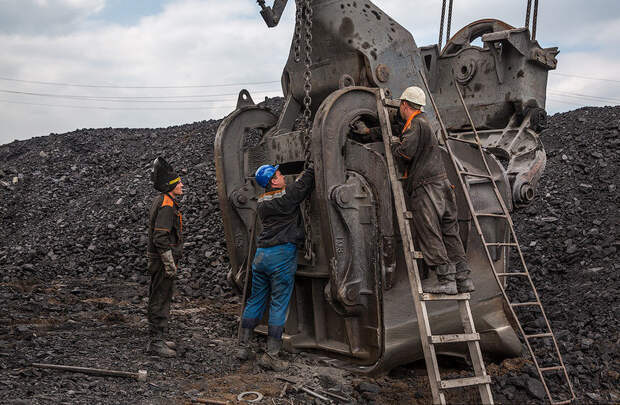

Ковши у ЭКГ просто огромны - от 5 до 10 тонн. Рабочие, ремонтирующие ковш выглядят совсем маленькими на его фоне

Мир супермашин Карьерная техника, Супермашины угольных карьеров

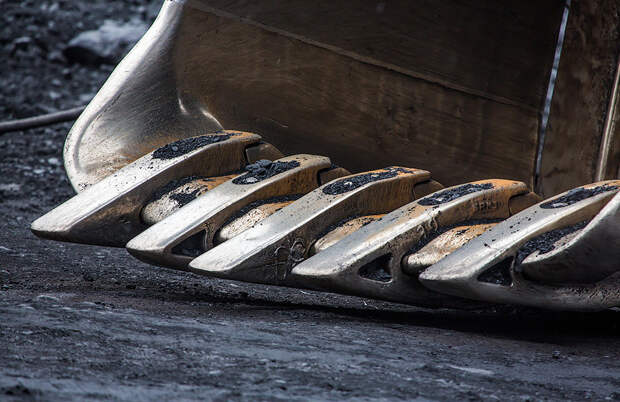

Ковш экскаватора может быть даже оборудован пневмоударными зубьями, обеспечивающими разрушение горной массы в процессе черпания и позволяет разрабатывать трещиноватые породы и угли малой и средней крепости без предварительного их рыхления взрывом.

Мир супермашин Карьерная техника, Супермашины угольных карьеров

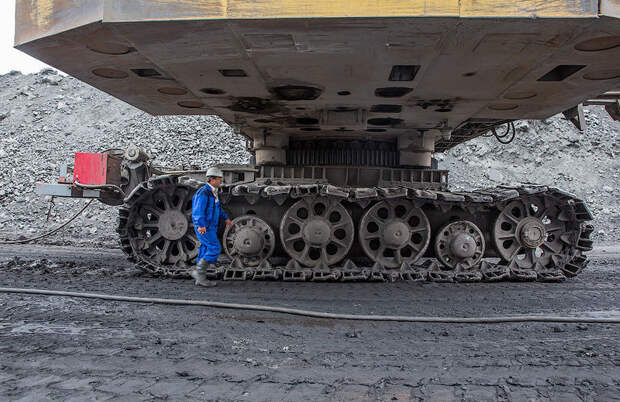

Огромный экскаватор размещен на довольно небольшой платформе и имеет гусеничный ход. Правда, небольшая платформа только по отношению к самому экскаватору. А вот по сравнению с человеком она ... очень даже большая

Мир супермашин Карьерная техника, Супермашины угольных карьеров

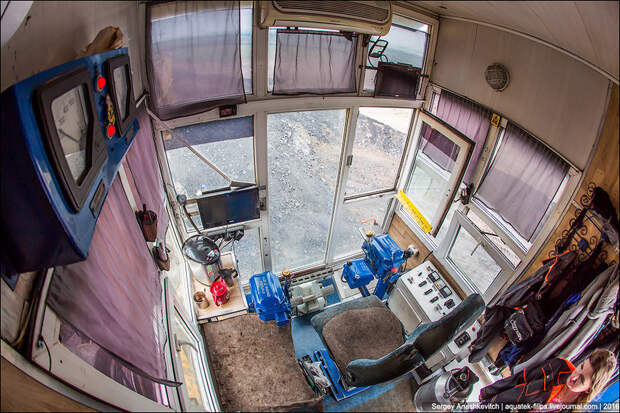

Кабина этой огромной лопаты.

Мир супермашин Карьерная техника, Супермашины угольных карьеров

И здесь рабочие постарались создать себе максимально комфортные рабочие и бытовые условия

Мир супермашин Карьерная техника, Супермашины угольных карьеров

Мир супермашин Карьерная техника, Супермашины угольных карьеров

Такой себе "компьютер". При помощи него оператор отмечает количество загруженных самосвалов

Мир супермашин Карьерная техника, Супермашины угольных карьеров

Забрался на самый верх ЭКГ-8

Мир супермашин Карьерная техника, Супермашины угольных карьеров



Люди внизу маленькие... Высота экскаватора 12 метров без стрелы! А весит он 370 тонн!

Мир супермашин Карьерная техника, Супермашины угольных карьеров

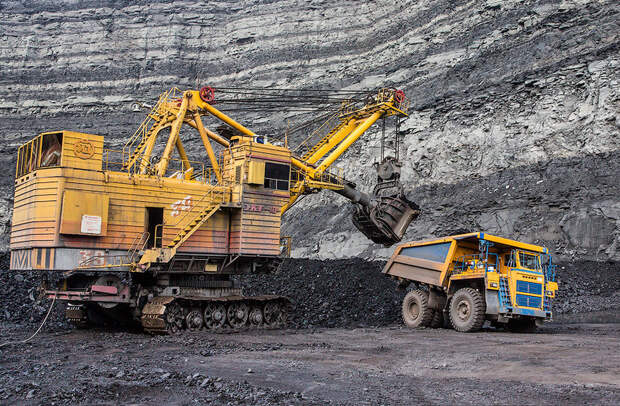

Это еще более крупный ЭКГ-10 с 10-тонным ковшом. Сейчас он загружает в самосвалы добытый уголь. 6 взмахов ковшом и 55-тонный БЕЛАЗ загружен полностью!

Мир супермашин Карьерная техника, Супермашины угольных карьеров

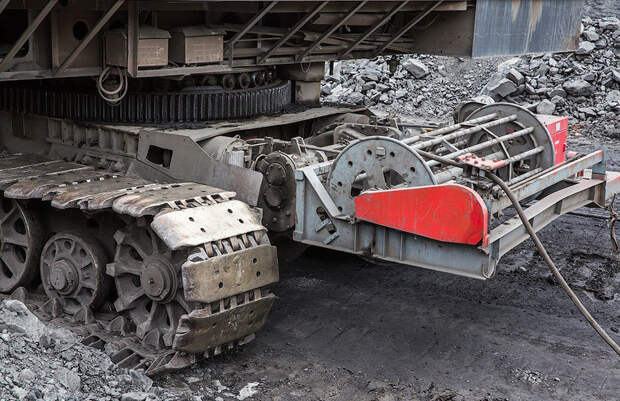

Двигатель у ЭКГ электрические и для питания им постоянно нужен ток. Подается он с помощью кабеля, который подключается в задней части машины. Для удобства работы здесь есть специальные барабан, который, при необходимости, подматывает лишний кабель, чтобы не повредить его гусеницами.

Мир супермашин Карьерная техника, Супермашины угольных карьеров

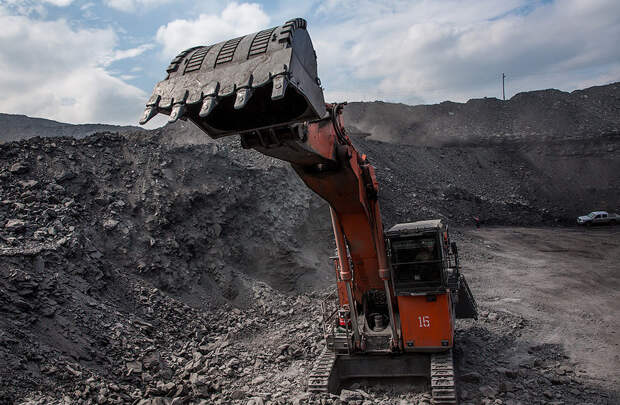

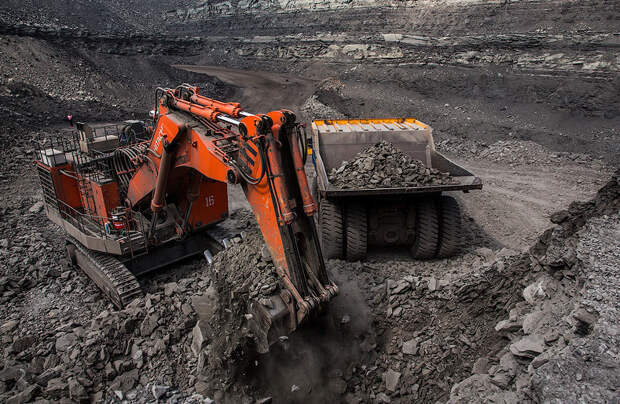

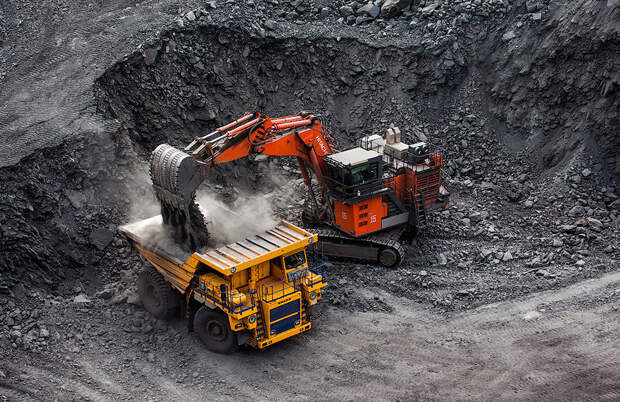

Есть в карьере и неэлектрическая техника. Например мобильные экскаваторы Hitachi EX-1900. Их компания "Русский Уголь" приобрела для разреза "Степной" не так давно в рамках программы обновления парка горно-транспортной техники. Благодаря этой программе, на разрезе работает самая мощная техника, исходя из потребностей.

Мир супермашин Карьерная техника, Супермашины угольных карьеров

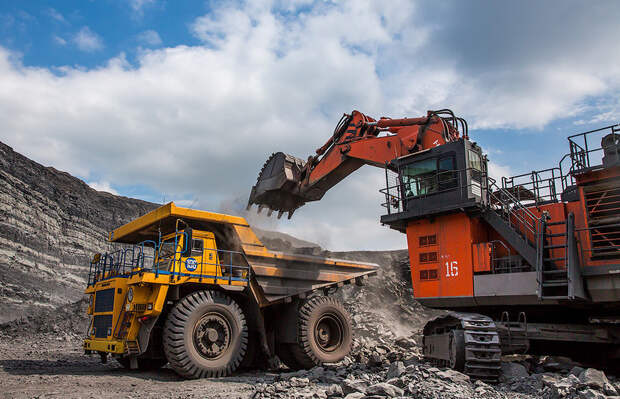

Емкость ковша японца 12 м.куб. Производительность экскаватора составляет 400 тыс. тонн горной массы в месяц, что соответствует больше четверти всех объемов, перерабатываемых всеми имеющимися на «Степном» экскаваторами.

Мир супермашин Карьерная техника, Супермашины угольных карьеров

Мир супермашин Карьерная техника, Супермашины угольных карьеров

Мир супермашин Карьерная техника, Супермашины угольных карьеров

Мир супермашин Карьерная техника, Супермашины угольных карьеров

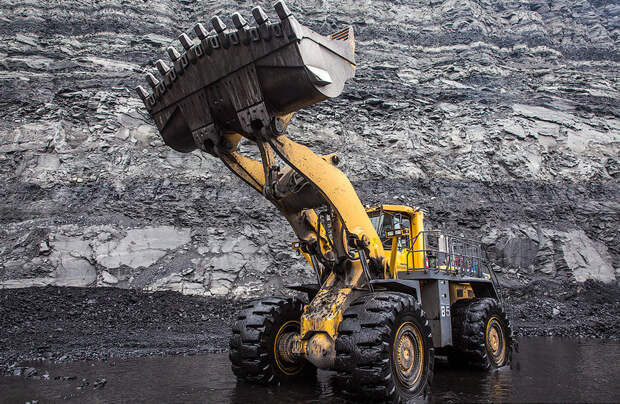

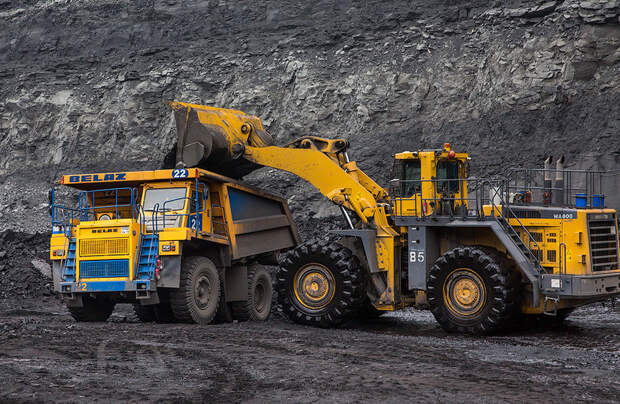

Есть здесь и погрузчики

Мир супермашин Карьерная техника, Супермашины угольных карьеров

Эффективный и очень мобильный

Мир супермашин Карьерная техника, Супермашины угольных карьеров

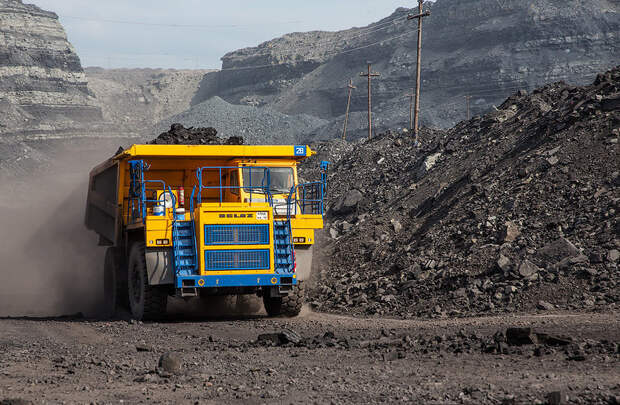

Уголь здесь возят на 55-тонных БЕЛАЗ 7555.

Мир супермашин Карьерная техника, Супермашины угольных карьеров

Мир супермашин Карьерная техника, Супермашины угольных карьеров

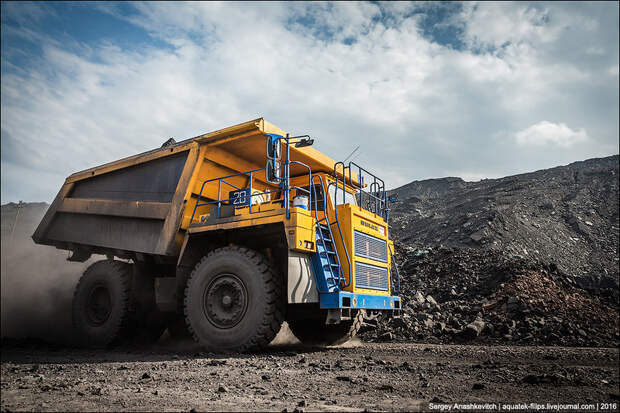

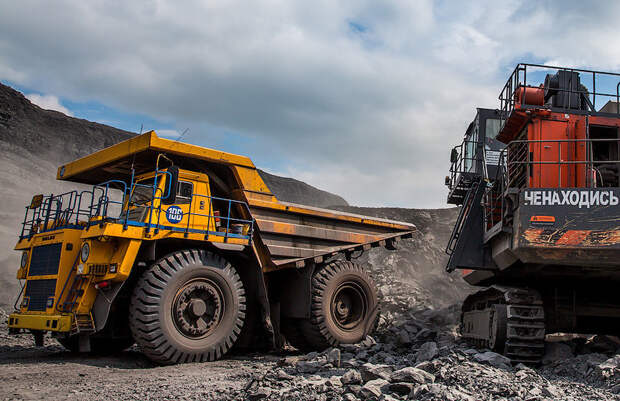

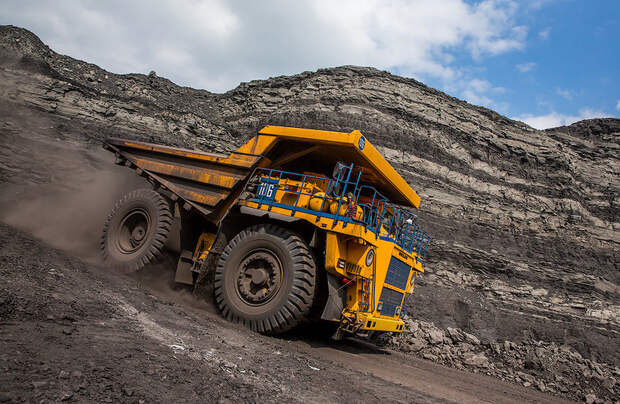

А вскрышу (отработанную породу) - 130-тонными БЕЛАЗ 75131

Мир супермашин Карьерная техника, Супермашины угольных карьеров

Удалось мне побывать и у него в кабине, проведя час вместе с водителем и отвозя породу в отвал.
И здесь водители обустраивают все под себя..

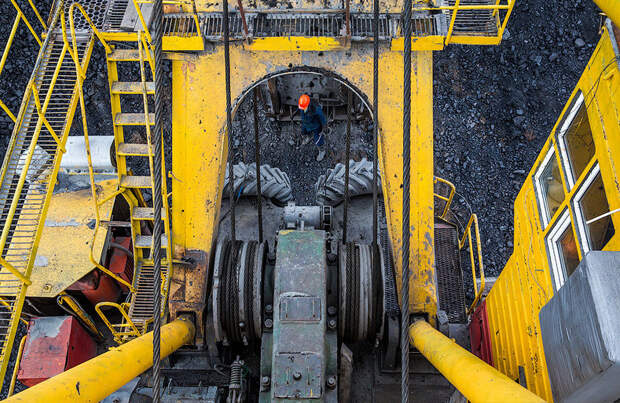

Мир супермашин Карьерная техника, Супермашины угольных карьеров

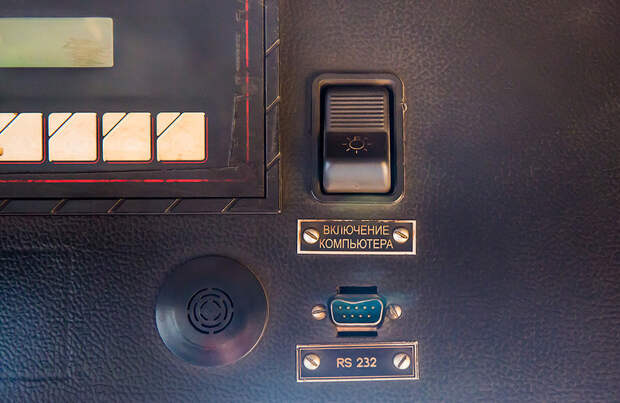

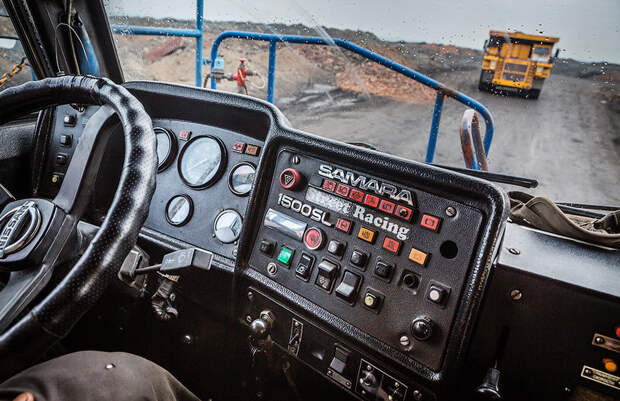

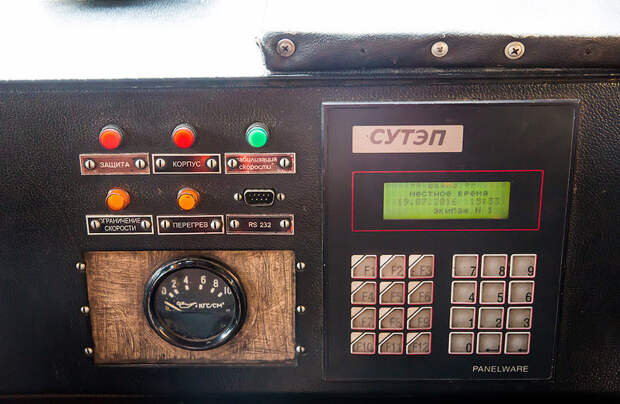

Управляющий компьютер БЕЛАЗа

Мир супермашин Карьерная техника, Супермашины угольных карьеров

Мир супермашин Карьерная техника, Супермашины угольных карьеров

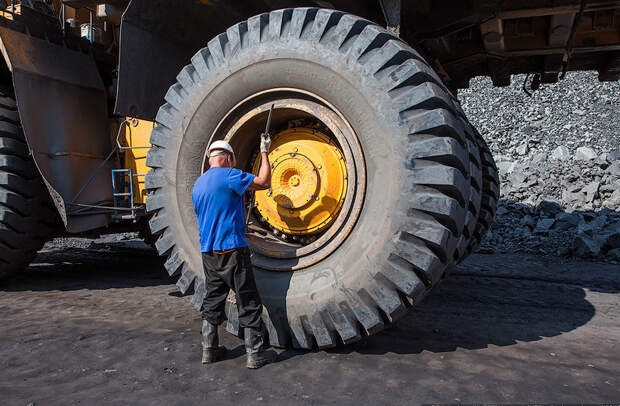

Шиномонтаж)

Мир супермашин Карьерная техника, Супермашины угольных карьеров

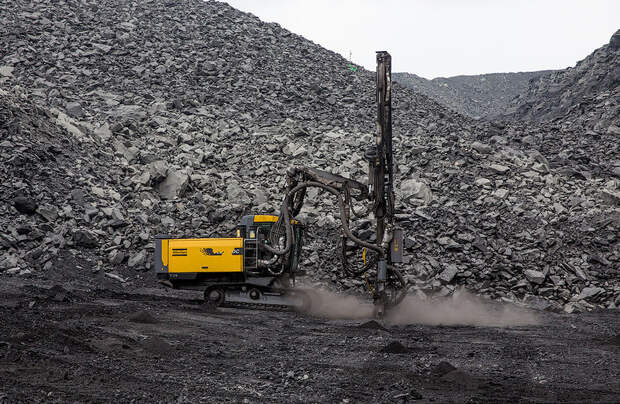

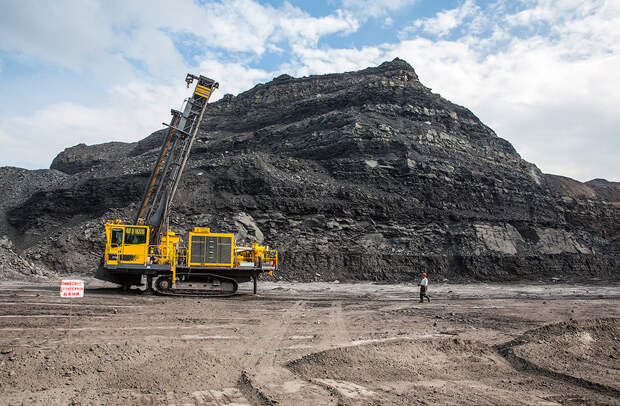

Есть в разрезе и еще несколько интересных машин - буровые установки, которыми бурят породу для закладки взрывчатки перед рыхлением.

Мир супермашин Карьерная техника, Супермашины угольных карьеров

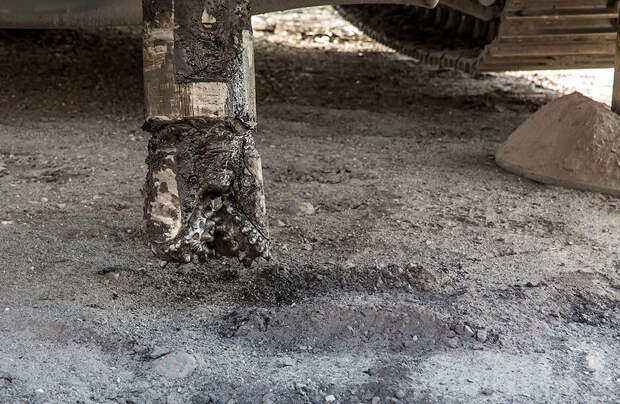

Бур для плотной породы

Мир супермашин Карьерная техника, Супермашины угольных карьеров

Мини-бурильная установка. Она бурит пласты угля перед рыхлением.
Выглядит очень забавно, словно какое-то насекомое

Мир супермашин Карьерная техника, Супермашины угольных карьеров

Вот так выглядит бурение
