И так, попытаемся разобраться, что же такое Термостат, как он сделан, работает, как его проверить и тд. Не забывайте смотреть видео подборку к посту!
Термостат — это регулятор температуры жидкости в системе охлаждения двигателя. Он ускоряет прогрев двигателя и поддерживает нужный ему тепловой режим работы.
Как он работает?
При первоначальном запуске двигателя охлаждающая жидкость имеет одинаковую температуру с окружающей средой. Чтобы сократить время прогрева двигателя, термостат блокирует поток охлаждающей жидкости к радиатору, пуская жидкость от помпы по так называемому малому кругу, только через рубашку охлаждения двигателя и радиатор отопителя салона.
При повышении температуры двигателя термостат приоткрывает клапан, перенаправляя поток горячей охлаждающей жидкости по большому кругу — подключая основной радиатор системы охлаждения.

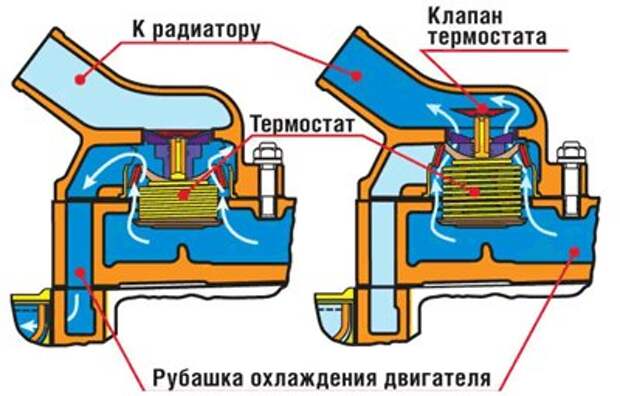

Закрытый термостат (слева) «гоняет» жидкость через рубашку охлаждения по малому кругу. Открытый термостат направляет ее к радиатору (справа).
И в обратном порядке: при снижении температуры клапан термостата закрывается, пуская охлаждающую жидкость по малому кругу, минуя основной радиатор. Например, когда после работы в режиме «старт-стоп» в автомобильной пробке автомобиль с горячим двигателем выезжает на свободную трассу или когда водитель включает подключенный к системе охлаждения отопитель салона.
В пределах температур охлаждающей жидкости 80-95°С клапан термостата находится в промежуточном положении, в радиатор направляется лишь часть жидкости. Величина открытия основного клапана обеспечивает постепенное подмешивание охлажденной в радиаторе жидкости. Так и происходит регулирование рабочей температуры двигателя в пределах температурного диапазона, позволяя иметь качественные режимы работы системы отопления салона, более полного сгорания рабочей смеси, снижения токсичности отработанных газов и увеличение ресурса двигателя.
Термостат — это регулятор температуры жидкости в системе охлаждения двигателя. Он ускоряет прогрев двигателя и поддерживает нужный ему тепловой режим работы.
Как он работает?
При первоначальном запуске двигателя охлаждающая жидкость имеет одинаковую температуру с окружающей средой. Чтобы сократить время прогрева двигателя, термостат блокирует поток охлаждающей жидкости к радиатору, пуская жидкость от помпы по так называемому малому кругу, только через рубашку охлаждения двигателя и радиатор отопителя салона.
При повышении температуры двигателя термостат приоткрывает клапан, перенаправляя поток горячей охлаждающей жидкости по большому кругу — подключая основной радиатор системы охлаждения.
Закрытый термостат (слева) «гоняет» жидкость через рубашку охлаждения по малому кругу. Открытый термостат направляет ее к радиатору (справа).
И в обратном порядке: при снижении температуры клапан термостата закрывается, пуская охлаждающую жидкость по малому кругу, минуя основной радиатор. Например, когда после работы в режиме «старт-стоп» в автомобильной пробке автомобиль с горячим двигателем выезжает на свободную трассу или когда водитель включает подключенный к системе охлаждения отопитель салона.
В пределах температур охлаждающей жидкости 80-95°С клапан термостата находится в промежуточном положении, в радиатор направляется лишь часть жидкости. Величина открытия основного клапана обеспечивает постепенное подмешивание охлажденной в радиаторе жидкости. Так и происходит регулирование рабочей температуры двигателя в пределах температурного диапазона, позволяя иметь качественные режимы работы системы отопления салона, более полного сгорания рабочей смеси, снижения токсичности отработанных газов и увеличение ресурса двигателя.
Из чего он состоит?
Рабочим элементом в конструкции термостата является термоэлемент, заполненный твердым веществом (смесь гранулированного воска и порошков меди, графита и алюминия). Основной клапан открывается и закрывается при установленных температурных значениях. Момент начала движения клапана и температура его полного открытия у каждой модели двигателя свои и обычно составляют 70–95 и 100–105 градусов соответственно. Температура начала срабатывания клапана указывается на его корпусе. Термостат имеет три патрубка для подключения: входной патрубок для впуска охлаждающей жидкости от радиатора, патрубок перепускного шланга для перепуска жидкости из головки цилиндров в термостат и патрубок для подачи охлаждающей жидкости в насос.
Как автолюбитель может сделать вывод о неисправности термостата?
Двигатель не прогревается до рабочей температуры или, того хуже, перегревается — это явные признаки неисправности термостата. Но есть и другие признаки, которые могут свидетельствовать о проблеме с термостатом: повышение расхода топлива, снижение динамических показателей автомобиля, система отопления салона не поддерживает комфортной температуры при похолодании.
Виды поломок: Неисправность термостата проявляется в ограничении подвижности рабочего клапана. Клапан может заклинить как в одном из крайних положений, так и в промежуточном.
Если термостат заклинил в полностью закрытом положении, жидкость циркулирует по малому кругу, возможен перегрев двигателя практически в любом режиме движения, при любой положительной температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации автомобиля.
Если клапан термостата «завис» в полностью или частично открытом состоянии, охлаждающая жидкость циркулирует по большому кругу и до рабочей температуры двигатель будет прогреваться очень долго, а в зимнее время рабочая температура может быть и не достигнута. С исправной системой охлаждения при температуре воздуха ноль градусов двигатель должен прогреваться до рабочей температуры при движении за 5–10 минут. В случае неполного открытия термостата температура двигателя даже летом не будет подниматься выше 70 градусов.
Причины поломок: В основном выход термостата из строя происходит по причине коррозии внутри радиатора: отслоившиеся частицы накипи осаждаются на термоэлементе, и он становится нечувствительным к изменяющейся температуре жидкости в системе, снижается его подвижность. Причиной ускоренной поломки термостата в этом случае может быть использование некачественной охлаждающей жидкости или несвоевременная ее замена.
Термостат — недорогая деталь, но если он не исправен, затраты на ремонт автомобиля могут быть значительными: на двигатель одинаково плохо влияют любые нарушения температурного режима, даже если они не приводят к немедленному полному отказу мотора.
При перегреве двигатель интенсивно изнашивается,
при выкипании жидкости возможно его заклинивание,
при недостаточном разогреве — сокращение ресурса и перерасход топлива.
Рабочим элементом в конструкции термостата является термоэлемент, заполненный твердым веществом (смесь гранулированного воска и порошков меди, графита и алюминия). Основной клапан открывается и закрывается при установленных температурных значениях. Момент начала движения клапана и температура его полного открытия у каждой модели двигателя свои и обычно составляют 70–95 и 100–105 градусов соответственно. Температура начала срабатывания клапана указывается на его корпусе. Термостат имеет три патрубка для подключения: входной патрубок для впуска охлаждающей жидкости от радиатора, патрубок перепускного шланга для перепуска жидкости из головки цилиндров в термостат и патрубок для подачи охлаждающей жидкости в насос.
Как автолюбитель может сделать вывод о неисправности термостата?
Двигатель не прогревается до рабочей температуры или, того хуже, перегревается — это явные признаки неисправности термостата. Но есть и другие признаки, которые могут свидетельствовать о проблеме с термостатом: повышение расхода топлива, снижение динамических показателей автомобиля, система отопления салона не поддерживает комфортной температуры при похолодании.
Виды поломок: Неисправность термостата проявляется в ограничении подвижности рабочего клапана. Клапан может заклинить как в одном из крайних положений, так и в промежуточном. Если термостат заклинил в полностью закрытом положении, жидкость циркулирует по малому кругу, возможен перегрев двигателя практически в любом режиме движения, при любой положительной температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации автомобиля.
Если клапан термостата «завис» в полностью или частично открытом состоянии, охлаждающая жидкость циркулирует по большому кругу и до рабочей температуры двигатель будет прогреваться очень долго, а в зимнее время рабочая температура может быть и не достигнута. С исправной системой охлаждения при температуре воздуха ноль градусов двигатель должен прогреваться до рабочей температуры при движении за 5–10 минут. В случае неполного открытия термостата температура двигателя даже летом не будет подниматься выше 70 градусов.
Причины поломок: В основном выход термостата из строя происходит по причине коррозии внутри радиатора: отслоившиеся частицы накипи осаждаются на термоэлементе, и он становится нечувствительным к изменяющейся температуре жидкости в системе, снижается его подвижность. Причиной ускоренной поломки термостата в этом случае может быть использование некачественной охлаждающей жидкости или несвоевременная ее замена. Термостат — недорогая деталь, но если он не исправен, затраты на ремонт автомобиля могут быть значительными: на двигатель одинаково плохо влияют любые нарушения температурного режима, даже если они не приводят к немедленному полному отказу мотора.
При перегреве двигатель интенсивно изнашивается,
при выкипании жидкости возможно его заклинивание,
при недостаточном разогреве — сокращение ресурса и перерасход топлива.
